Een operatiekamer stelt de hoogste eisen aan de omgeving. Niet alleen aan de apparatuur, de verlichting of de inrichting, maar ook aan de lucht die chirurgen, verpleegkundigen en patiënten inademen. Luchtbehandeling in een operatiekamer is dan ook geen bijzaak: het is een kritische infrastructuur die direct bijdraagt aan patiëntveiligheid en het voorkomen van postoperatieve infecties. Wie betrokken is bij het ontwerp of de renovatie van operatiekamers, doet er goed aan dit systeem grondig te begrijpen.
In dit artikel leggen we stap voor stap uit hoe luchtbehandeling in een operatiekamer werkt, welke normen daarvoor gelden en welke bouwkundige keuzes daarbij komen kijken.
De eisen aan lucht in een operatiekamer
De lucht in een operatiekamer moet voldoen aan strenge microbiologische en fysische eisen. Het doel is het minimaliseren van luchtgedragen micro-organismen in de directe omgeving van het operatiegebied. Hoe minder deeltjes en bacteriën in de lucht, hoe kleiner de kans op een wondinfectie.
De eisen zijn vastgelegd in Europese en nationale normen, waaronder de HTM 03-01 (Health Technical Memorandum) en de NEN-EN-ISO 14644-reeks voor cleanrooms en gecontroleerde omgevingen. Operatiekamers worden ingedeeld in klassen op basis van het maximaal toegestane aantal deeltjes per kubieke meter lucht. Voor de meeste operatiekamers geldt klasse ISO 5 of ISO 6 in de kritische zone direct boven de operatietafel.
Naast deeltjesconcentratie gelden ook eisen voor:
- Temperatuur (doorgaans tussen 18 en 24 graden Celsius)
- Relatieve luchtvochtigheid (veelal 40 tot 60 procent)
- Luchtverversingsfrequentie (minimaal 15 tot 25 keer per uur, afhankelijk van het type OK)
- Overdruk ten opzichte van aangrenzende ruimten
- Filtratie via HEPA-filters (minimaal H14-klasse)
Hoe het luchtbehandelingssysteem is opgebouwd
Een luchtbehandelingsinstallatie (LBK) in een operatiekamer bestaat uit meerdere componenten die samenwerken om een constante, gecontroleerde luchtkwaliteit te garanderen. De installatie begint buiten het gebouw, waar buitenlucht wordt aangezogen en vervolgens door een reeks filters en conditioneringsapparatuur wordt geleid.
De voornaamste onderdelen van een LBK zijn:
- Voorfilterstap: Grofstoffilters vangen grote deeltjes en stof op voordat de lucht verder het systeem ingaat.
- Warmtewisselaar en koeling: De lucht wordt op de gewenste temperatuur gebracht, zowel in de winter als in de zomer.
- Bevochtiging of ontvochtiging: De relatieve luchtvochtigheid wordt nauwkeurig geregeld.
- Fijnfiltratie: Een tweede filterstap verwijdert kleinere deeltjes.
- HEPA-eindfiltratie: De HEPA-filters in het plafond van de operatiekamer zelf vormen de laatste en meest kritische filterstap.
- Ventilatoren en kanalen: Zorgen voor de juiste luchtstroomverdeling en drukopbouw.
De retourlucht wordt deels afgevoerd naar buiten en deels gerecirculeerd, afhankelijk van het ontwerp en de geldende normen voor het type ingreep dat in de ruimte plaatsvindt.
Laminaire versus turbulente luchtstroom in de OK
De manier waarop lucht door de operatiekamer stroomt, heeft grote invloed op de luchtkwaliteit ter hoogte van het operatiegebied. Er zijn twee basisprincipes: laminaire en turbulente luchtstroom.
Laminaire luchtstroom (ook wel unidirectionele luchtstroom genoemd) leidt gefilterde lucht in een gelijkmatige, parallelle stroom van boven naar beneden over het operatiegebied. Dit creëert een soort luchtgordijn dat deeltjes en micro-organismen actief wegvoert van de wond. Dit principe wordt toegepast bij orthopedische ingrepen en andere procedures waarbij een bijzonder hoge luchtzuiverheid vereist is.
Turbulente luchtstroom (mengventilatie) verspreidt de gefilterde lucht door de gehele ruimte via meerdere inlaatpunten. Hoewel dit minder nauwkeurig is dan laminaire stroming, is het in veel gevallen voldoende om de vereiste luchtklasse te behalen en wordt het breed toegepast in algemene operatiekamers.
De keuze tussen beide systemen hangt af van het type ingrepen, de gewenste luchtklasse en de beschikbare ruimte in het plafond voor de luchtuitblaaseenheid.
Drukopbouw en zonering binnen het ziekenhuis
Een goed functionerend luchtbehandelingssysteem houdt niet op bij de deur van de operatiekamer. De drukopbouw en zonering van het gehele operatiecomplex spelen een essentiële rol in het voorkomen van kruisbesmetting.
De operatiekamer zelf heeft altijd een hogere luchtdruk dan de omliggende ruimten. Dit zorgt ervoor dat lucht bij het openen van deuren altijd naar buiten stroomt en nooit vanuit de gang de steriele omgeving binnenkomt. Rondom de OK zijn doorgaans meerdere drukzones gedefinieerd:
- Schone gang of sluiszone: Lichte overdruk, als buffer tussen de OK en de rest van het ziekenhuis
- Operatiekamer: Hoogste overdruk, maximale luchtzuiverheid
- Vuile gang of afvoerzone: Lichte onderdruk, zodat verontreinigde lucht niet terugstroomt
Deze zonering vereist nauwkeurige afstemming tussen de luchtbehandelingsinstallatie, de bouwkundige indeling en de toegepaste deursystemen. Een goede ziekenhuisinrichting houdt hier al in de ontwerpfase rekening mee.
Onderhoud en validatie van het luchtbehandelingssysteem
Een luchtbehandelingssysteem presteert alleen op het vereiste niveau als het regelmatig wordt onderhouden en gevalideerd. Validatie is het formele proces waarbij wordt aangetoond dat de installatie voldoet aan de gestelde normen en specificaties.
Validatie omvat onder andere deeltjesmetingen, luchtsnelheidsmetingen, drukmetingen en filterintegriteitstests. Dit gebeurt bij ingebruikname van een nieuwe of gerenoveerde operatiekamer, maar ook periodiek tijdens de operationele fase. De frequentie en methode zijn vastgelegd in de geldende normen en het kwaliteitsmanagementsysteem van de instelling.
Onderhoud richt zich op het tijdig vervangen van filters, het controleren van ventilatoren en kanalen, het kalibreren van sensoren en het bewaken van de drukregeling. Uitval of verslechtering van het systeem kan directe gevolgen hebben voor de patiëntveiligheid en moet dan ook snel worden gesignaleerd en verholpen.

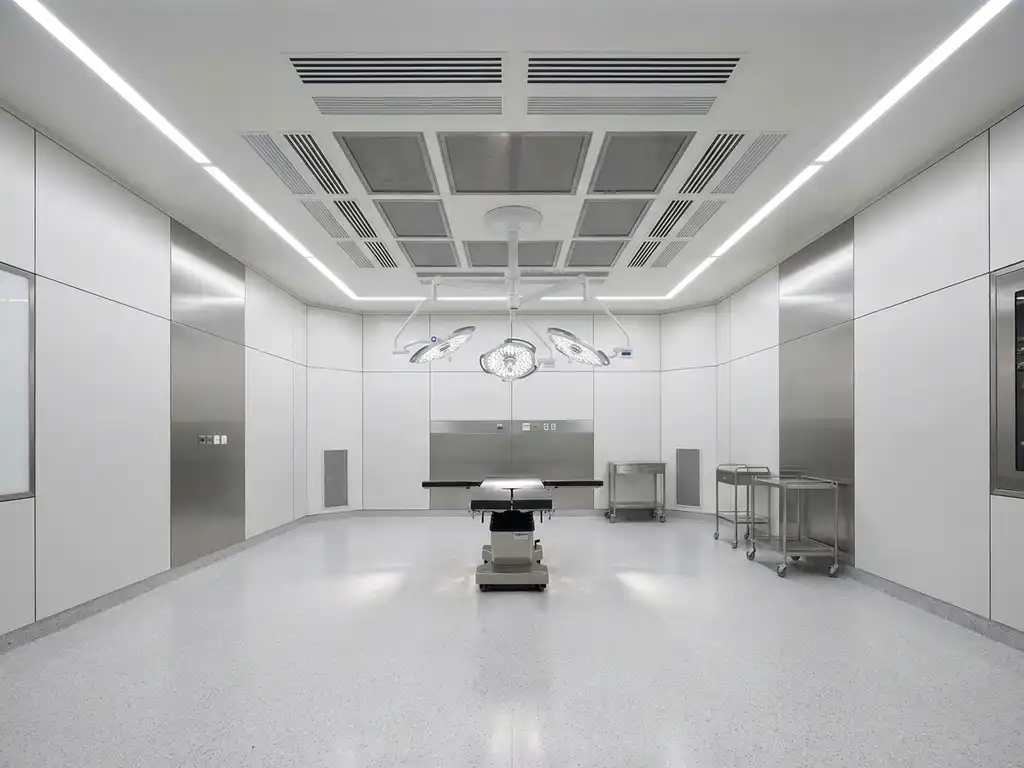

Bouwkundige integratie van luchtbehandeling in de OK
Luchtbehandeling is geen losstaand technisch systeem: het is onlosmakelijk verbonden met de bouwkundige opzet van de operatiekamer. De positie van luchtuitblaas- en retourunits, de hoogte van het plafond, de plaatsing van medische gassen, verlichting en het werkstation voor operatiekamers moeten allemaal op elkaar worden afgestemd.
Plafondconstructies in operatiekamers zijn vaak dubbel uitgevoerd: een technische ruimte boven het verlaagde plafond herbergt de HEPA-filters, de luchtverdeelkast en de aansluitingen voor medische installaties. De wandafwerking en vloeruitvoering moeten naadloos aansluiten op de luchtdichte constructie om lekkage en vervuiling te voorkomen.
Deuren vormen een bijzonder aandachtspunt. Elke keer dat een deur opengaat, verstoort dit tijdelijk de drukbalans en de luchtstroom. Hermetisch sluitende deuren of goed afgestelde schuifdeuren helpen deze verstoring te minimaliseren en dragen bij aan een stabiele gecontroleerde omgeving.
Hoe wij helpen bij de bouw en inrichting van uw operatiekamer
Ropasystems ontwerpt en realiseert hoogwaardige gecontroleerde omgevingen voor de zorg, waarbij luchtbehandeling en bouwkundige integratie hand in hand gaan. Wij denken actief mee vanaf de eerste ontwerpfase en nemen eigenaarschap in elk project, van technisch ontwerp tot oplevering en validatie.
Wat wij bieden bij OK bouw en renovatie:
- Technisch ontwerp van de operatiekamer inclusief luchtbehandelingsconcept
- Bouwkundige realisatie van gecontroleerde omgevingen die voldoen aan geldende normen
- Levering en integratie van specialistische producten zoals hermetisch sluitende deuren en plafondconstructies
- Begeleiding bij validatie en ingebruikname
- Langdurige samenwerking en nazorg
Elk project begint bij het nauwkeurig in kaart brengen van de eisen en wensen van de opdrachtgever. Wil je weten wat Ropasystems voor jouw instelling kan betekenen? Neem contact met ons op en we denken graag met je mee.
