De belangrijkste leidraad voor de bouw van een Centrale Sterilisatie Afdeling in Nederland is VCCN-Richtlijn 11. Die richtlijn beschrijft welke bouwkundige en installatietechnische voorzieningen nodig zijn om medische hulpmiddelen betrouwbaar te reinigen, te verpakken, te steriliseren en op te slaan.
Richtlijn 11 geldt voor CSA’s in ziekenhuizen, zelfstandige behandelcentra en organisaties die voor hen steriliseren. Ook bij renovatie of aanpassing van een bestaande afdeling. In dit artikel zetten we de belangrijkste eisen op een rij, en lichten we toe waar je bij de vloerkeuze op moet letten.
Welke richtlijnen en normen gelden voor een CSA?
VCCN-Richtlijn 11 is opgesteld door de VCCN samen met de beroepsverenigingen voor sterilisatie, steriele medische hulpmiddelen en infectiepreventie. De richtlijn volgt het hele traject: ontwerp, realisatie, verificatie en het gebruik daarna.
Voor luchtreinheid verwijst de richtlijn naar de NEN-EN-ISO 14644-reeks: deel 1 voor de classificatie, deel 2 voor monitoring en deel 3 voor de testmethoden. Voor verlichting geldt NEN-EN 12464-1.
Goed om te weten: alle eisen in Richtlijn 11 hebben minimaal het karakter van een advies. Een aantal geldt als strikte eis. Wie afwijkt, moet een goed onderbouwd alternatief kiezen. Dat maakt een scherp programma van eisen belangrijker dan het naslaan van losse normen.
Welke zones kent een CSA?
Richtlijn 11 deelt de afdeling in twee procesgebonden zones in: vuil en schoon. Alle overige ruimten, zoals personeelsruimten, administratie en opslag van verbruiksgoederen, vallen onder civiel.
De vuile zone omvat de ontvangst van gebruikte instrumenten, de reinigings- en desinfectieruimte en de ruimte waar transportmiddelen worden gereinigd. De schone zone bestaat uit de ruimte voor gedesinfecteerd materiaal, de IAP-ruimte (inspectie, assemblage en pakketteren) en de uitdamp- en ontlaadruimte.
De opslag van gesteriliseerde hulpmiddelen hoort volgens de richtlijn niet bij de schone zone. Ligt die opslag toch binnen de schone zone, dan gelden daar dezelfde eisen.

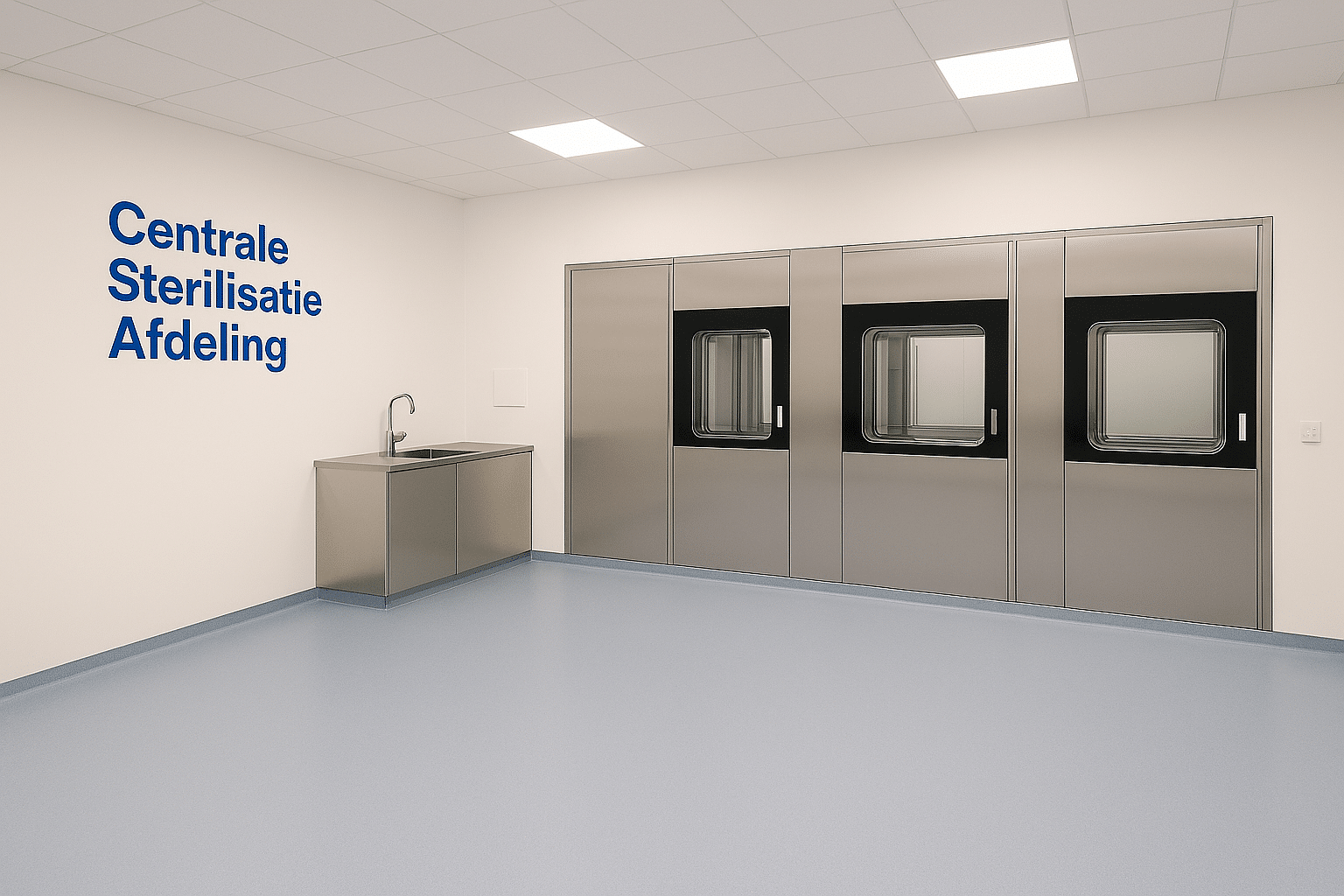

Vuile, schone en steriele goederenstromen moeten fysiek gescheiden zijn. Daarom adviseert de richtlijn thermodesinfectoren en sterilisatoren als doorgeefmodel uit te voeren, ingebouwd in de scheidingswand tussen de zones. Voor materialen die de schone zone in moeten, zoals verpakkingsmateriaal, is een sluis nodig. Een doorgeefkast kan daarin een rol spelen.
Welke eisen gelden voor luchtbehandeling?
De schone zone moet voldoen aan ISO-klasse 7 at rest, gemeten voor deeltjes van 0,5 en 5,0 micrometer. Die eis komt voort uit het risico dat deeltjes neerslaan op instrumentarium in de periode tussen reinigen en verpakken.
Daarnaast vraagt de richtlijn een hersteltijd van maximaal 20 minuten. Dat is de tijd waarin de deeltjesconcentratie met een factor 100 moet dalen.
De luchtstroming is eenduidig: van schoon naar vuil, over de hele afdeling. De schone zone staat in overdruk, de vuile zone in onderdruk. Voor de toevoerlucht van de schone zone worden HEPA-filters aanbevolen.
Bij de toegangsdeuren hoort een signalering die laat zien of de luchtstroming klopt, met een alarm bij een langdurige afwijking. Als richtwaarden voor het klimaat noemt de richtlijn een temperatuur tussen 18 en 22 °C en een relatieve vochtigheid tussen 40 en 70 procent.
Ook de schil zelf telt mee. De richtlijn adviseert de CSA als zelfstandige constructie met een lage luchtdoorlatendheid uit te voeren, een doos-in-doos-opbouw, zodat winddruk op de gevel de luchtstroming binnen niet verstoort. Lees meer over luchtfiltratie in cleanrooms.
Welke eisen gelden voor vloer, wand en plafond?
In de vuile en schone zone moeten vloer, wanden en plafond glad, naadloos en gesloten zijn. Alles moet bestand zijn tegen de reinigings- en desinfectiemiddelen die het ziekenhuis gebruikt.
Voor het plafond in de vuile en schone zone vraagt de richtlijn cleanroomkwaliteit. In reinigings-, inpak- en sterilisatieruimten moet het bovendien bestand zijn tegen de hoge vochtbelasting uit het proces.
De vloer krijgt het zwaar. Hij moet geschikt zijn voor zwaar beladen karren en met een holle plint naadloos tegen de wand doorlopen. Bij vloerbeladen sterilisatoren of een karrenwasinstallatie moet de vloer aan de ontlaadzijde ook hittebestendig zijn, vanwege de hete wielen van beladingswagens. Doorgangen tussen ruimten zijn kritische punten. Waar een dilatatievoeg uit de constructie door de vloer moet lopen, vraagt die een gesloten, reinigbare detaillering, het liefst buiten de plekken waar karren draaien.
De vloer: begin bij het gebruik, niet bij het product
In een bestek is de vloer vaak een regel met een merknaam. Maar een CSA is een intensief gebruikte werkruimte, met veel rijdend verkeer en dagelijkse reiniging. Wie de vloer kiest zonder eerst dat gebruik in beeld te brengen, ziet na verloop van tijd rijsporen ontstaan op de vaste routes van karren. Die sporen zijn niet alleen een esthetisch probleem: een aangetast oppervlak is lastiger goed te reinigen.
Daarom begint een goede vloerkeuze met vragen over de ruimte zelf. Welke karren rijden er, hoe zwaar zijn ze beladen en hoe vaak? Wat voor wielen hebben ze, en hoe groot is de puntbelasting die zo’n wiel op de vloer zet? Rijden er hete beladingswagens over, bijvoorbeeld aan de ontlaadzijde van vloerbeladen sterilisatoren? En met welke reinigings- en desinfectiemiddelen wordt de vloer dagelijks behandeld?
Die antwoorden gelden niet alleen voor de toplaag. Richtlijn 11 vraagt dat afwerking, dekvloer en ondergrond samen geschikt zijn voor zwaar rijdend verkeer. Een goede gietvloer op een ondervloer die niet berekend is op die belasting, houdt het alsnog niet.
Hoe verschilt een renovatie van nieuwbouw?
Bij nieuwbouw kan de zonering vanaf nul worden ontworpen. Bij renovatie werk je binnen bestaande kolommen, schachten en vloerbelastingen, terwijl aangrenzende afdelingen in bedrijf blijven.
Richtlijn 11 is daar duidelijk over: bouw-, onderhouds- en testwerkzaamheden mogen de CSA die in gebruik is niet verstoren. Een risicoanalyse vooraf is dus geen formaliteit. In het ontwerp kunnen ook voorzieningen worden opgenomen die toekomstige verbouwingen minder ingrijpend maken.
Hoe wordt een CSA getest en opgeleverd?
Richtlijn 11 werkt met een vast traject: programma van eisen, functioneel ontwerp, detailontwerp en ontwerpverificatie. Pas als het ontwerp aantoonbaar akkoord is, begint de uitvoering.
Na de bouw volgen installatieverificatie en functionele verificatie. Verplichte testen zijn onder meer deeltjesmetingen, hersteltijdmetingen, drukhiërarchie, filterlektesten en luchthoeveelheden. Daarna wordt de CSA jaarlijks opnieuw geclassificeerd, tenzij een risicoanalyse en monitoringdata een lagere frequentie rechtvaardigen.
Wie is verantwoordelijk?
Sinds 2006 is ver- en nieuwbouw de verantwoordelijkheid van de zorginstelling zelf. Binnen de instelling bewaakt de Deskundige Steriele Medische Hulpmiddelen (DSMH) de kwalitatieve sterilisatieaspecten.
In de praktijk is het een gedeelde opgave van gebruiker, adviseur, installateur en bouwpartner. Hoe scherper het programma van eisen beschrijft wat getoetst wordt, hoe minder er bij oplevering ter discussie staat.
